Części zamienne do wzierników skręcanych wg DIN 11851 firmy Max-Muller

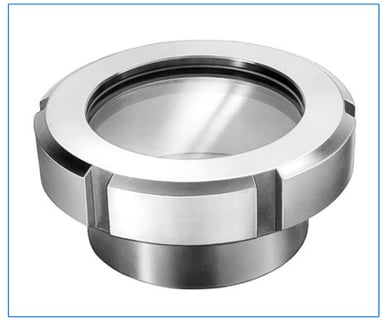

Wziernik skręcany wg DIN 11851 / Typ SSA:
Wymiary wzierników i szkieł:
Construction and standard materials:
1 Welding flange AISI 316 L (1.4404)
2 Grooved collar nut AISI 304 (1.4301) or AISI 304 L (1.4307)
3 Glass disc Sodium silicate to DIN 8902 (max. 150 °C)
Borosilicate to DIN 7080 (max. 280 °C)
4 Gasket PTFE
5 Gasket product side Silicone, EPDM, PTFE or Viton
Pressure: Max. 6 bar
Vacuum Temperature: Depending on gasket quality
Zestawienie zakresu wytrzymałości materiałów uszczelek i szkieł:
Szkła wziernikowe - borosilicate glass DIN 7080 / +280°C:
Szkła wziernikowe - sodowo-krzemowe DIN 8902 / +150°C:
Szkła wziernikowe z otworem centralnym ø10,5 mm pod wycieraczkę
sodowo-krzemowe DIN 8902 / +150°C:
Szkła wziernikowe z otworem centralnym ø10,5 mm pod wycieraczkę
Borosilicate glass DIN 7080 / +280°C
Szkło wziernikowe z wycieraczką Series W / WD / WDT / WR / WDR:
Operating conditions:
1. Maximum pressure inside the vessel: 2 to 6 bar, depending of the glass diameter (see table overleaf).
For higher pressures, please consult us.
2. Vacuum: Values on request
3. Maximum temperatures: 180 °C with wiper-blade of silicone rubber
200 °C with wiper-blade of PTFE
Materials (standard):
Wiper-blade: PTFE, silicone rubber, silicone rubber FDA
Mechanical parts: Stainless steel
Glass discs: Sodium silicate similar to DIN 8902
Borosilicate similar to DIN 7080
Macrolon on request (for pressureless operation at ambient temperature)
Typy wycieraczek:
Version with one wiper-blade, manipulation by handling arm and ratch: Type W
Version with double wiper-blade, manipulation by handling arm and ratch: Type WD
Version with double wiper-blade, manipulation by T handle: Type WDT
Version with one wiper-blade, manipulation by knob: Type WR
Version with double wiper-blade, manipulation by knob: Type WDR
Szkło wziernikowe z wycieraczką Series W / WD / WDT / WR / WDR - wymiary:
Possible combinations (only for wipers fo the series W / WD): Sightglasses to DIN 11851:
